CDLF不銹鋼立式多級管道泵

質量擔保廠家直銷七天無理由退換

來源：上海管道離心泵廠作者：管道泵選型助手發布時間：2022-01-21 20:10:54 閱讀次數：

導讀：上海沈泉泵閥制造有限公司為您提供：CDLF不銹鋼立式多級離心泵的性能參數表，安裝尺寸圖紙與圖片，如果您對管道離心泵型號、管道離心泵批發報價與選型手冊感興趣，請撥打我公司400免費電話！ ...

選型報價：獲取2021年價格

流量范圍：2-160（m3/h）

揚程范圍：24-200（m）

軸封形式：機械密封

泵的類型：離心式

功率范圍：1.1-132（KW）

口徑范圍：φ25-φ150（mm）

材質可選：灰鑄鐵,不銹鋼

連接方式：聯軸器

驅動形式：三相交流電機

　　一、　上海品牌廠家沈泉泵閥生產制造的CDLF不銹鋼多級離心泵產品用途：

　　供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。

　　工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。

　　工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。

　　水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。

　　灌溉：農田灌溉、噴灌、滴灌。

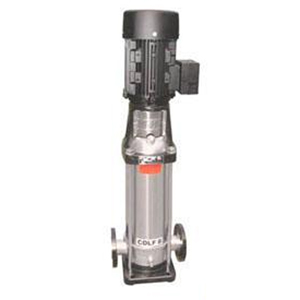

CDLF系列輕型不銹鋼立式多G泵

　　各行業不同工況CDLF不銹鋼立式多級離心泵適用型號的選型及不同材質和配置下的價格問題歡迎致電24小時報價熱線400-6656-887咨詢2022年多級管道離心泵廠家直銷價格，同時可提供外形尺寸、安裝圖紙，結構圖紙、曲線圖譜和安裝尺寸等數據。

　　二、CDLF不銹鋼多級離心泵產品簡介：

　　CDLF系列輕型不銹鋼立式多級離心泵是吸取了G內外先進技術而設計制造的非自吸立式多級離心泵，采用標準立式電機和快裝式機械密封，更換非常方便。管道泵的過流部分均采用不銹鋼(304\316)材料制成，可適用于輕度腐蝕性介質。該產品可替代G外CR、CRN等同類產品。

　　三、CDLF不銹鋼多級離心泵產品特征：

　　1、采用優良的水力模型和先進的制造工藝，大大提高管道泵的性能及使用壽命。

　　2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高管道泵運行的可靠性及輸送介質的溫度。

　　3、管道泵的過流部分采用不銹鋼板沖壓焊接而成，使得管道泵可適用于輕度腐蝕性介質。

　　4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。

　　5、管道泵的進水口與出水口位于管道泵泵座同一水平線上，可直接用于管路當中。

　　6、采用標準電機，用戶可方便地根據需要配備電機。

　　7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

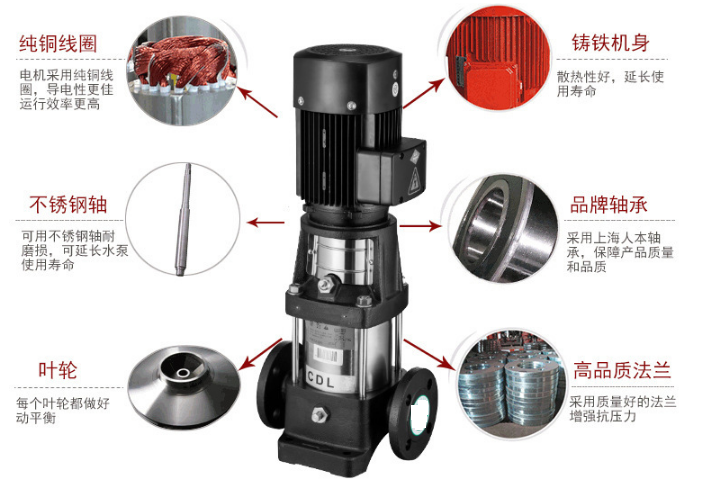

CDLF系列輕型不銹鋼立式多G泵拆解圖

　　四、CDLF不銹鋼多級離心泵輸送介質：

　　1、稀薄、清潔、不含固體顆?；蚶w維的非易燃易爆介質。

　　2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。

　　3、管道泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。

　　五、CDLF不銹鋼多級離心泵技術參數：

　　流量：4.2-504m3/h;

　　揚程：24-240m;

　　功率：1.5-450kw;

　　轉速：1480r/min;

　　口徑：φ40-φ250;

　　溫度范圍：0-+90℃;

　　工作壓力：≤2.4Mpa。

　　六、CDLF不銹鋼多級離心泵型號意義：

　　CDL F 4 — 120

　　| | | |

　　| | | |______ G數×10

　　| | |

　　| | |__________ 額定流量m3/h

　　| |

　　| |_____________ 流過部件為不銹鋼(304或316)

　　|_________________ 輕型不銹鋼立式多級離心泵

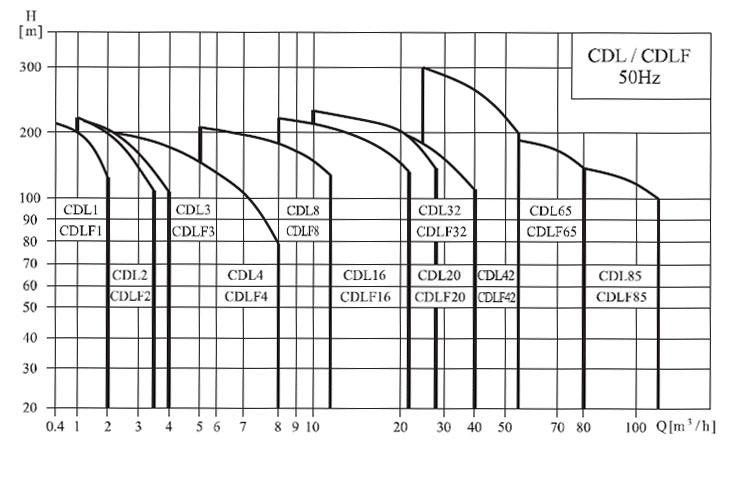

　　七、CDLF系列輕型不銹鋼立式多級泵(性能圖譜)

　　八、CDLF型不銹鋼多級離心泵參數尺寸

CDLF型不銹鋼多級離心泵參數尺寸（1T）
規 格	電機	Q	0.4	0.6	0.8	1	1.2	1.6	1.8	2	尺寸/Size					重量
型號	（KW）	m³/h	0.4	0.6	0.8	1	1.2	1.6	1.8	2	B1	B2	B1+B2	D1	D2	kg
CDLF1-20	0.37	H	13	12.5	12	11.5	11	10.5	9.5	9	220	210	430	148	117	20
CDLF1-30	0.37	(m)	19	18	17.5	17	16.5	16	14	12	238	210	448	148	117	20
CDLF1-40	0.37		24	23.5	23	22.5	21.5	21	18	16	256	210	466	148	117	20
CDLF1-50	0.37		30	29.6	29	28	27	26	22	20	247	210	484	148	117	20
CDLF1-60	0.37		36	35.5	35	33.5	33	31	26	23	292	210	502	148	117	20
CDLF1-70	0.37		42	41	40.5	39	38	36	30	27	310	210	520	148	117	20
CDLF1-80	0.55		48	47	46	45	43	41	34	30	328	210	538	148	117	22
CDLF1-90	0.55		54	53	52	51	49	46	39	33	364	210	556	148	117	22
CDLF1-100	0.55		60	59	58	57	54	51	43	36	364	210	574	148	117	22
CDLF1-110	0.55		66	65	63	61	59	56	47	40	382	210	592	148	117	22
CDLF1-120	0.75		72	71	69	67	64	61	51	44	405	245	650	170	142	25
CDLF1-130	0.75		78	77	75	73	69	66	55	47	423	245	668	170	142	25
CDLF1-150	0.75		89	88	86	84	79	76	65	55	459	245	704	170	142	25
CDLF1-170	1.1		101	99	97	95	89	86	71	62	495	245	704	170	142	28
CDLF1-190	1.1		113	110	108	106	99	96	79	69	531	245	776	170	142	28
CDLF1-210	1.1		124	122	120	117	110	106	87	75	567	245	812	170	142	30
CDLF1-230	1.1		137	133	131	128	121	116	96	82	603	245	848	170	142	33
CDLF1-250	1.5		149	145	143	139	131	126	104	89	656	290	946	190	155	40
CDLF1-270	1.5		161	157	155	150	141	136	112	95	692	290	982	190	155	40
CDLF1-300	1.5		178	175	171	166	157	150	124	106	746	290	1036	190	155	40
CDLF1-330	2.2		196	192	188	183	173	165	137	118	800	290	1090	190	155	45
CDL1F-360	2.2		214	210	205	200	190	181	151	130	854	290	1144	190	155	45

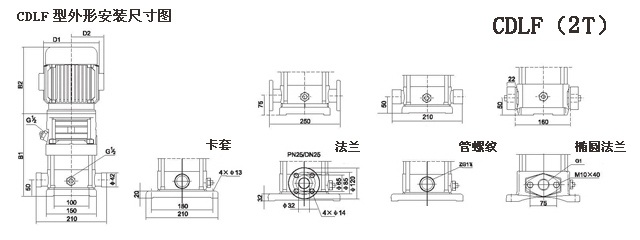

CDLF型不銹鋼多級離心泵參數尺寸（2T）
規 格	電機	Q	1	1.2	1.6	2	2.4	2.8	3.2	3.5	尺寸/Size					重量
型號	（KV）	m³/h	1	1.2	1.6	2	2.4	2.8	3.2	3.5	B1	B2	B1+B2	D1	D2	kg
CDLF2-20	0.37	H	18	17	16	15	13	12	10	8	220	210	430	148	117	20
CDLF2-30	0.37		27	26	24	22	20	18	15	12	238	210	448	148	117	20
CDLF2-40	0.55		36	35	33	30	26	24	20	16	256	210	466	148	117	20
CDLF2-50	0.55		45	43	40	37	33	30	24	20	274	210	484	148	117	20
CDLF2-60	0.75		53	52	50	45	40	36	30	24	297	245	542	170	142	25
CDLF2-70	0.75		63	61	57	52	47	41	35	28	315	245	560	170	142	25
CDLF2-90	1.1		80	78	73	67	61	54	45	37	351	245	596	170	142	30
CDLF2-110	1.1		98	95	89	82	73	64	54	44	387	245	632	170	142	30
CDLF2-130	1.5		116	114	106	98	89	78	65	52	440	290	730	190	155	35
CDLF2-150	1.5		134	130	123	112	100	90	73	60	476	290	766	190	155	35
CDLF2-180	2.2		161	157	148	136	121	108	91	76	530	290	820	190	155	40
CDLF2-220	2.2		197	192	180	165	148	130	110	90	602	290	892	190	155	45
CDLF2-160	3		232	228	214	198	179	158	130	110	682	315	997	197	160	50

CDLF型不銹鋼多級離心泵參數尺寸（3T）
規 格	電機	Q	1.2	1.6	2	2.4	2.8	3	3.2	3.6	4	尺寸/Size					重量
型號	（KV）	m³/h	1.2	1.6	2	2.4	2.8	3	3.2	3.6	4	B1	B2	B1+B2	D1	D2	（kg）
CDLF3-20	0.37	H	12.5	11.5	11	10.5	10	9	8	7	6	220	210	430	148	117	20
CDLF3-30	0.37	(m)	19	18.5	17.5	16.5	15	14	13	11	9	238	210	448	148	117	20
CDLF3-40	0.37		25	24	23	21.5	20	19	18	15	12	256	210	466	148	117	20
CDLF3-50	0.37		31	30	29	27	15	23	22	19	16	274	210	484	148	117	20
CDLF3-60	0.55		36	35	34	32	30	28	27	23	19	292	210	502	148	117	22
CDLF3-70	0.55		43	41	39	37	34	32	31	27	22	310	210	520	148	117	22
CDLF3-80	0.75		49	47	45	43	39	37	35	31	25	333	245	578	170	142	22
CDLF3-90	0.75		55	53	51	48	45	42	40	35	28	351	245	596	170	142	22
CDLF3-100	0.75		61	59	57	54	50	47	45	39	31	369	245	614	170	142	22
CDLF3-110	1.1		67	64	61	58	54	51	49	42	34	387	245	632	170	142	25
CDLF3-120	1.1		73	70	67	63	58	55	52	45	37	405	245	650	170	142	25
CDLF3-130	1.1		78	76	73	69	64	60	57	49	40	423	245	668	170	142	25
CDLF3-150	1.1		90	88	84	79	73	69	66	57	46	459	245	704	170	142	25
CDLF3-170	1.5		103	100	96	90	83	79	75	64	52	512	290	802	190	155	30
CDLF3-190	1.5		115	112	107	100	92	88	83	72	58	548	290	838	190	155	35
CDLF3-210	2.2		128	124	119	112	102	98	91	79	64	584	290	874	190	155	35
CDLF3-230	2.2		140	135	130	122	112	107	100	86	70	620	290	910	190	155	40
CDLF3-250	2.2		151	147	141	131	122	116	109	94	76	656	290	946	190	155	40
CDLF3-270	2.2		164	159	152	143	132	124	117	101	82	692	290	982	190	155	40
CDLF3-290	2.2		175	170	163	153	142	133	126	109	88	728	290	1018	190	155	40
CDLF3-310	3		187	182	175	165	153	142	135	116	94	772	315	1087	197	165	45
CDLF3-330	3		199	194	187	176	163	151	145	125	100	808	315	1123	197	165	50
CDLF3-360	3		218	212	204	192	178	168	159	137	109	862	315	1177	197	165	50

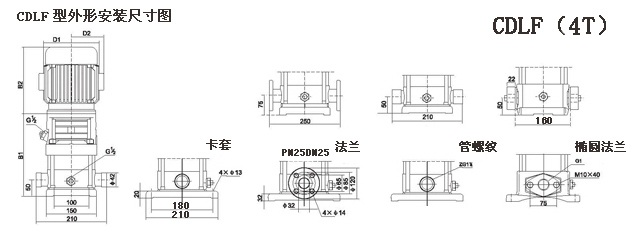

CDLF型不銹鋼多級離心泵參數尺寸（4T）
規 格	電機	Q	1.5	2	3	4	5	6	7	8	尺寸/Size					重量
型號	（KV）	m³/h	1.5	2	3	4	5	6	7	8	B1	B2	B1+B2	D1	D2	（kg）
CDLF4-20	0.37	H	19	18	17	15	13	10	8	6	238	210	448	148	117	20
CDLF4-30	0.55	(m)	28	27	26	24	20	18	13	10	265	210	475	148	117	20
CDLF4-40	0.75		38	36	34	32	27	24	19	13	297	245	542	170	142	20
CDLF4-50	1.1		47	45	43	40	34	31	23	17	324	245	569	170	142	25
CDLF4-60	1.1		56	54	52	48	41	37	28	20	351	245	569	170	142	25
CDLF4-70	1.5		66	63	61	56	58	43	33	24	395	290	685	190	155	30
CDLF4-80	1.5		74	72	70	64	55	50	38	27	422	290	712	190	155	30
CDLF4-100	2.2		96	90	87	81	71	62	48	34	476	290	766	190	155	30
CDLF4-120	2.2		114	108	104	95	85	75	58	41	530	290	820	190	155	35
CDLF4-140	3		136	126	122	112	101	89	68	48	592	315	907	197	165	35
CDLF4-160	3		152	144	140	129	115	101	78	55	646	315	961	197	165	40
CDLF4-190	4		183	171	168	153	137	122	93	67	727	335	1062	230	188	45
CDLF4-220	4		211	200	192	178	160	138	108	79	8, 08	335	1143	230	188	50

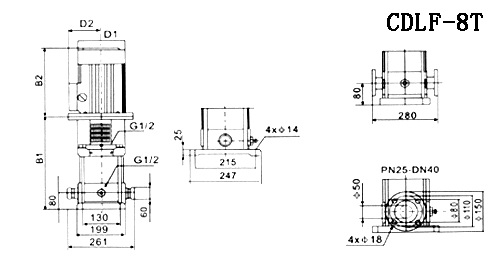

CDLF型不銹鋼多級離心泵參數尺寸（8T）
規 格	電機	Q	5	6	7	8	9	10	11	12	尺寸/Size					重量
型號	（KV）	m³/h	5	6	7	8	9	10	11	12	B1	B2	B1+B2	D1	D2	（kg）
CDLF8-20/1	0.75	H(m)	10	9.5	9.3	9	8.5	8	7	6	350	245	595	170	142	25
CDLF8-20	0.75		20	19.5	19	18	17	16	14	13	350	245	595	170	142	25
CDLF8-30	1.1		30	29.5	28.5	27	25	24	21	19	380	245	625	170	142	30
CDLF8-40	1.5		41	39.5	38	36	34	32	28	26	420	290	710	190	155	30
CDLF8-50	2.2		52	50	48	45	42	40	36	32	450	290	740	190	155	40
CDLF8-60	2.2		62	60	57	54	51	48	43	39	480	290	770	190	155	40
CDLF8-80	3		83	80	77	73	69	65	58	52	550	315	865	197	165	45
CDLF8-100	4		104	100	97	92	87	81	73	65	610	335	945	230	188	55
CDLF8-120	4		124	120	116	111	104	92	87	78	670	335	1005	230	188	55
CDLF8-140	5.5		145	141	136	130	122	113	102	92	750	430	1180	260	208	80
CDLF8-160	5.5		166	161	156	148	138	130	118	106	810	430	1240	260	280	80
CDLF8-180	7.5		187	182	175	167	157	146	134	120	870	430	1300	260	280	90
CDLF8-200	7.5		215	204	196	186	175	163	150	135	930	430	1360	260	208	90

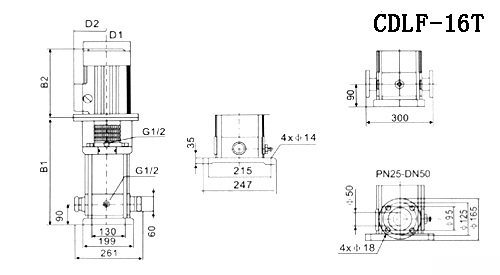

CDLF型不銹鋼多級離心泵參數尺寸（16T）
規 格	電機	Q	8	10	12	14	16	18	20	22	尺寸/Size					重量
型號	（KV）	m³/h	8	10	12	14	16	18	20	22	B1	B2	B1+B2	D1	D2	（kg）
CDLF16-20	2.2	H	27	26	25	24	22	21	19	16	400	290	690	190	155	40
CDLF16-30	3	(m)	41	40	38	37	34	32	26	25	455	315	770	197	165	50
CDLF16-40	4		54	53	52	49	46	43	38	34	500	335	835	230	188	55
CDLF16-50	5.5		68	67	65	62	58	54	48	43	565	430	995	260	208	70
CDLF16-60	5.5		82	80	78	74	70	64	58	52	610	430	1040	260	208	75
CDLF16-70	7.5		96	95	91	87	82	76	68	61	655	430	1085	260	208	80
CDLF16-80	7.5		110	108	104	99	94	86	77	70	700	430	1130	260	208	80
CDLF16-100	11		138	136	131	125	118	109	97	87	820	490	1310	330	255	140
CDLF16-120	11		166	162	157	150	141	130	116	105	910	490	1400	330	255	145
CDLF16-140	15		194	190	184	175	166	152	136	122	1000	490	1490	330	255	160
CDLF16-160	15		222	217	210	200	189	172	156	140	1090	490	1580	330	255	165

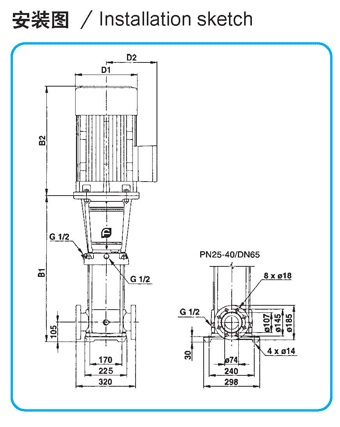

CDLF型不銹鋼多級離心泵參數尺寸（32T）
規 格	電機	Q	16	20	24	28	32	36	40	尺寸/Size					重量
型號	（KV）	m³/h	16	20	24	28	32	36	40	B1	B2	B1+B2	D1	D2	（kg）
CDLF32-10-1	1.5	H	14	13	12	11	9	7	4	505	290	795	190	155	68
CDLF32-10	2.2	(m)	18	17	15	14	13	11	8	505	290	795	190	155	71
CDLF32-20-2	3		29	28	26	23	20	16	11	575	315	890	197	165	78
CDLF32-20	4		36	34	32	29	27	23	18	575	335	910	230	188	84
CDLF32-30-2	5.5		47	44	41	38	33	28	21	645	430	1075	260	208	93
CDLF32-30	5.5		54	51	48	44	40	35	27	645	430	1075	260	208	93
CDLF32-40-2	7.5		65	62	58	53	46	40	30	715	430	1145	260	208	102
CDLF32-40	7.5		72	69	65	59	53	47	37	715	430	1145	260	208	102
CDLF32-50-2	11		83	79	74	68	60	52	41	890	490	1380	330	255	172
CDLF32-50	11		90	86	81	74	67	59	47	890	490	1380	330	255	172
CDLF32-60-2	11		101	97	90	83	74	65	,	960	490	1450	330	225
CDLF32-60-2	11		101	97	90	83	74	65	51	960	490	1450	330	225
CDLF32-60	11		108	104	97	90	81	72	57	960	490	1450	330	255	176
CDLF32-70-2	15		119	114	107	98	88	78	60	1030	490	1520	330	255	188
CDLF32-70	15		126	121	113	105	95	85	67	1030	490	1520	330	255	188
CDLF32-80-2	15		136	131	123	114	102	90	71	1100	490	1590	330	255	192
CDLF32-80	15		144	138	130	120	109	97	77	1100	490	1590	330	255	192
CDLF32-90-2	18.5		154	148	140	129	117	102	82	1170	550	1720	330	255	218
CDLF32-90	18.5		162	156	147	136	124	109	88	1170	550	1720	330	255	218
CDLF32-100-2	18.5		175	166	157	146	131	115	91	1240	550	1790	330	255	222
CDLF32-100	18.5		182	173	164	152	138	122	98	1240	550	1790	330	255	222
CDLF32-110-2	22		193	184	173	164	146	128	102	1310	590	1900	360	285	259
CDLF32-110	22		200	191	180	168	153	135	109	1310	590	1900	360	285	259
CDLF32-120-2	22		211	201	190	178	160	140	113	1380	590	1970	360	285	263
CDLF32-120	22		218	208	196	184	167	147	120	1380	590	1970	360	285	263
CDLF32-130-2	30		230	218	206	193	174	153	124	1450	660	2110	400	310	327
CDLF32-130	3		237	225	213	200	181	160	131	1450	660	2110	400	310	327
CDLF32-140-2	30		247	235	222	210	189	165	135	1520	660	2180	400	310	331
CDLF32-140	30		255	242	229	216	196	172	142	1520	660	2180	400	310	331

　　備注：以上參數選型表只是CDLF不銹鋼多級離心泵的部分性能參數，如在上表中沒有找到符合貴單位要求的型號參數可以向我們咨詢，我們有專業的工程師為您提供常規產品中沒有的參數選型，更加精準的選出適合貴單位適用的多級管道離心泵型號產品。在選型過程中請盡量提供以下幾項數據：1、口徑，2、流量，3、揚程或者水頭，4、過流材質，5、流體介質，6、介質粘稠度，7、介質是否含有顆粒，8、電機功率(KW)，9、轉速(r/min)，10、電壓〔V〕，11、使用環境：室內或室外，高原或平原，所處位置是否要求防爆等等，如果你對以上關于CDLF不銹鋼多級離心泵的選型，不同流體介質適用泵體，葉輪和機械密封等過流部件的材質及不同配置的2022年價格有任何問題，請您致電我公司24小時熱線400-6656-887，我們將竭誠為您提供優質的服務。

　　相關產品推薦：CDL輕型不銹鋼多級離心泵　 GDL型立式多級管道離心泵 QDLF立式多級不銹鋼離心泵

上一篇：沒有了下一篇：ISG立式管道離心泵

免責聲明：部分文章信息來源于網絡以及網友投稿，本網站只負責對文章進行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點或證實其內容的真實性，如本站文章和轉稿涉及版權等問題，請作者在及時聯系本站，我們會盡快處理。
本文標題：CDLF不銹鋼立式多級管道泵本文地址：http://m.cqmxnt.com/ISG/184.html

管道離心泵

排污泵

自吸泵

磁力泵

隔膜泵

全國統一服務熱線：400-6656-887

地址：上海市嘉定區綠色經濟工業園

郵箱：sales@sqmade.com

點擊在線咨詢

管道離心泵

在線客服

電話咨詢

獲取報價

官方QQ

微信咨詢

置頂

CDLF不銹鋼立式多級管道泵

一、　上海品牌廠家沈泉泵閥生產制造的CDLF不銹鋼多級離心泵產品用途：

二、CDLF不銹鋼多級離心泵產品簡介：

三、CDLF不銹鋼多級離心泵產品特征：

四、CDLF不銹鋼多級離心泵輸送介質：

五、CDLF不銹鋼多級離心泵技術參數：

六、CDLF不銹鋼多級離心泵型號意義：

七、CDLF系列輕型不銹鋼立式多級泵(性能圖譜)

八、CDLF型不銹鋼多級離心泵參數尺寸

相關新聞

管道離心泵選型指南

管道離心泵技術服務

管道離心泵常見問題

管道離心泵

在線客服

電話咨詢

獲取報價

官方QQ

微信咨詢

置頂

CDLF不銹鋼立式多級管道泵

一、 上海品牌廠家沈泉泵閥生產制造的CDLF不銹鋼多級離心泵產品用途：

二、CDLF不銹鋼多級離心泵產品簡介：

三、CDLF不銹鋼多級離心泵產品特征：

四、CDLF不銹鋼多級離心泵輸送介質：

五、CDLF不銹鋼多級離心泵技術參數：

六、CDLF不銹鋼多級離心泵型號意義：

七、CDLF系列輕型不銹鋼立式多級泵(性能圖譜)

八、CDLF型不銹鋼多級離心泵參數尺寸

相關新聞

管道離心泵選型指南

管道離心泵技術服務

管道離心泵常見問題

　　一、　上海品牌廠家沈泉泵閥生產制造的CDLF不銹鋼多級離心泵產品用途：

　　二、CDLF不銹鋼多級離心泵產品簡介：

　　三、CDLF不銹鋼多級離心泵產品特征：

　　四、CDLF不銹鋼多級離心泵輸送介質：

　　五、CDLF不銹鋼多級離心泵技術參數：

　　六、CDLF不銹鋼多級離心泵型號意義：

　　七、CDLF系列輕型不銹鋼立式多級泵(性能圖譜)

　　八、CDLF型不銹鋼多級離心泵參數尺寸
